DB1000·DZ1000皆為96mm×96mm數字式指示調節儀。
DB1000顯示精度0.1%,采樣周期0.1秒,可設定8種調節設定值。
DZ1000顯示精度0.3%,采樣周期0.2秒,有優異的性能價格比。
二者都具備多種量程輸入功能。
FAX:020-82303511
傳感器事業部工作QQ: 837175197
DB1000
1、優異的操作性、彩色顯示
2、帶有自整定功能的PID控制
3、利用模糊功能抑制超調
4、備有符合CE的品種
DZ1000
1、厚度僅120mm的短尺寸
2、裝備自整定、模糊功能
3、有開關伺服輸出
4、有通信功能等豐富的選件功

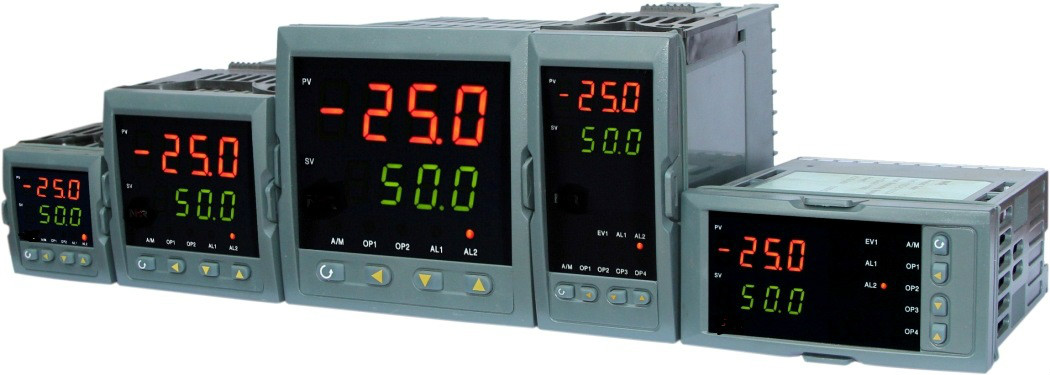

CHINO 千野 數字式指示調節儀
|
形式（輸入信號） |
調節方式 |
|
|
熱電偶電壓 |
熱電阻 |
|
|
DB1110-000 |
DB1210-000 |
開關脈沖形PID式 |
|
DB1120-000 |
DB1220-000 |
開關伺服形PID式 |
|
DB1130-000 |
DB1230-000 |
電流輸出形PID式 |
|
DB1150-000 |
DB1250-000 |
驅動脈沖形PID式 |
|
DB1160-000 |
DB1260-000 |
電壓輸出形PID式 |
|
DB1180-000 |
DB1280-000 |
開關脈沖形PID式（微少負載規格） |
DZ1000機種一覽
|
形式 |
調節方式 |
|
DZ1010-000 |
開關脈沖形PID式 |
|
DZ1020-000 |
開關伺服形PID式 |
|
DZ1030-000 |
電流輸出形PID式 |
|
DZ1050-000 |
SSR驅動脈沖形PID式 |
|
DZ10U0-000 |
控制輸出多種形開關脈沖形/電流輸出形/SSR驅動脈沖形 |
輸入范圍
|
輸入信號 |
DB1000測定范圍 |
DZ1000測定范圍 |
|
|
熱 電 偶 |
R |
0～1760℃ |
|
|
S |
0～1760℃ |
||
|
B |
0～1820℃ |
||
|
K |
-200～1370℃ |
-200～1370℃、-200～500℃ |
|
|
E |
-270～1000℃ |
-200～700℃ |
|
|
J |
-200～1200℃ |
-200～900℃ |
|
|
T |
-270～400℃ |
-200～400℃ |
|
|
N |
0～1300℃ |
||
|
WWRe5-26 |
0～2320℃ |
— |
|
|
WWRe0-26 |
0～2320℃ |
— |
|
|
PR20-40 |
0～1880℃ |
— |
|
|
PR5-20 |
0～1880℃ |
— |
|
|
Ni-NiMo |
0～1310℃ |
— |
|
|
AuFe-CR |
0～300K |
— |
|
|
Plati |
-100～1390℃ |
— |
|
|
U |
-200～400℃ |
||
|
L |
-200～900℃ |
||
|
直流電壓 |
-10～10mV、-20～20mV、-50～50mv -100～100mV、-5～5V |
-20～20mV -5～5V |
|
|
直流電流 |
-20～20mA |
0～20mA |
|
|
熱 電 阻 |
Pt100 |
-200～649℃ |
-200～660℃、-200～200℃ |
|
JPt100 |
-200～649℃ |
-200～649℃、-200～200℃ |
|
|
Pt50 |
-200～649℃ |
||
|
Pt-Co |
4～374K |
— |
|
規格
|
項目 |
DB1000 |
DZ1000 |
|
輸入信號 |
熱電偶:B、R、S、K、E、J、T等 ±100mV、±5V |
熱電偶:B、R、S、K、E、J、T等 |
|
精度 |
輸入量程的±0.1%、±1digit或10mV中大的值（但熱電偶輸入不包含基準點補償精度） |
輸入量程的±0.3%、±1digit （B熱電偶400℃滿未有例外規定） |
|
補償精度 |
±0.5℃ |
|
|
采樣周期 |
約0.1秒(帶模糊功能約0.2秒) |
約0.2秒 |
|
斷偶 |
熱電偶輸入、mV輸入:斷偶上限 斷偶時:調節輸出-5～105%內的任意的設定值 斷偶時:上限報警輸出ON |
熱電偶輸入。mV輸入。 熱電阻輸入:斷偶上限 斷偶時:輸出0%及上限報警ON |
|
刻度 |
直流電壓·電流輸入:4位內的任意設定 |
電壓·電流輸入時:量程/刻度任意設定 |
|
顯示方式 |
第一顯示部:帶背景燈7段LCD顯示 96×20點帶視野角調整(±20°) |
7段LED4位2行個別LED指示7個項目 滿1000℃)1℃(輸入最大值1000℃以上) |
|
電源 |
85～264V AC自由電源、50/60Hz |
100～240V AC自由電源、50/60Hz |
|
使用溫度范圍 |
-10～50℃90%RH以下(但不結露) |
-10～50℃20～90%RH以下(但不結露) |
|
功耗 |
100VAC最大15VA 200VAC最大20VA |
最大15VA |
|
重量 |
約750g（全部造件時約900g） |
約600g |
|
控制切換周期 |
約0.1秒(帶模糊功能約0.2秒) |
約0.2秒 |
|
調節方式 |
電流輸出形PID式、開關脈沖形PID式 |
電流輸出形PID式、開關脈沖形PID式 |
|
調節設定值 |
最大8種（4位）設定 |
— |
|
設定值變化率 |
設定調節設定值變更時的斜率0000～ 9999/分（0時為步進應答） |
— |
|
調節設定精度 |
與指示值的相對誤差±1digit |
— |
|
自整定 |
標準裝備（也可用手動設定PID常數） |
|
|
PID常數 |
可對應設定8種調節設定值 |
P:0.1～999.9% |
|
模糊功能 |
通過模糊運算抑制超調(選件) |
通過模糊運算抑制超調可設定 |
|
抗積分飽和 |
積分動作范圍設定在-99.9～99.9% |
— |
|
電流輸出形 |
輸出信號:4～20mA DC |
輸出信號:4～20mA DC |
|
開關脈沖形 |
輸出信號:開關脈沖導通信號 |
輸出信號:開關脈沖導通信號 電阻負載100VAC2A200VAC1A以下 |
|
SSR驅動 脈沖形 |
輸出信號:脈沖電壓信號 |
輸出信號:脈沖電壓信號 |
|
開關伺服形 |
輸出信號:開關伺服導通信號 |
輸出信號:開關伺服導通信號 |
|
報警點數 |
調節設定值4點 |
2點 |
|
報警方式 |
上限·下限式報警及偏差·絕對值報警 |
上限·下限式報警及偏差·絕對值報警 |
|
報警輸出 |
集電極開路輸出 |
繼電器接點（com共用） |
|
通信功能 |
RS-232C、RS-422A（選件） |
RS-232C、RS-422A、RS-485（選件） |
